焊剂

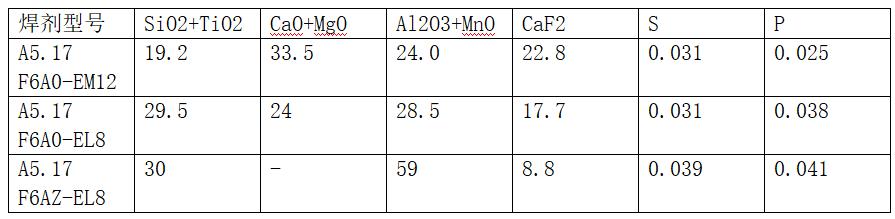

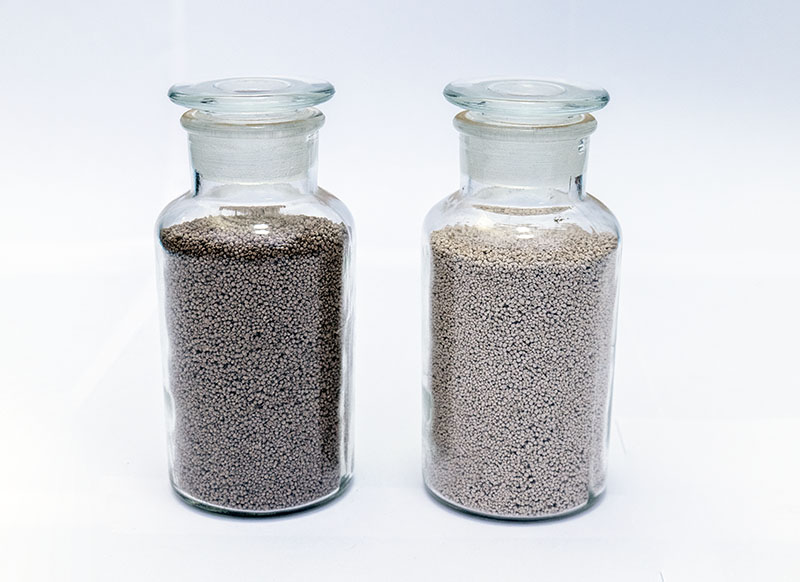

 A5.17 F6A0-EM12  是氟碱型烧结焊剂，碱度约为1.8，灰色圆形颗粒，粒度为2.0-0.28mm (10-60目)。焊接时电弧燃烧稳定，脱渣容易，焊缝成形美观，熔敷金属具有较高的低温冲击韧性，可交直流两用，直流焊接时焊丝接正极。
  用途：  配合适当的焊丝可焊接多种低合金结构钢，如船体，锅炉压力容器，管道等。可用于多层焊，双面单道焊，多丝焊及窄间隙埋弧焊。
  A5.17 F6A0-EL8   是硅钙型烧结焊剂，碱度约为1.0，焊剂呈黑色圆形颗粒，粒度为2.0-0.28mm (10-60目)。焊接工艺性能优良，电弧燃烧稳定，脱渣容易，焊缝成形美观。熔渣物理特性为短渣，短小弧面埋弧焊时熔渣不流淌，特别适宜于焊接各种类型的环缝。交直流两用，直流焊接时焊丝接正极。
  用途：  配合适当的焊丝，可焊接普通结构钢，锅炉用钢，管线用钢等。可用于多道焊，双面单道焊和多丝焊，尤其适用于焊接各种直径的管线。
  A5.17 F6AZ-EL8   是铝钛型烧结焊剂，碱度约为0.5-0.8，焊剂呈圆形颗粒，粒度为2.0-0.28mm (10-60目)。具有优良焊接工艺性能，电弧燃烧稳定，脱渣性好，焊缝成形美观。焊剂具有较强的抗气孔能力，对少量的铁锈、高温氧化膜不敏感。可交直流两用，直流焊接时焊丝接正极。
  用途：  配合适当的焊丝可焊接低碳钢及低合金钢结构，如船舶、锅炉、压力容器；尤其适用于薄板的高速焊接。
